Introdução

O foco da aula de hoje é a produção de visualizações. Vamos estudar formas de transformar nossos dados em visualizações. Isto envolve um processo inicial de transformação dos dados e, posteriormente, podemos “mapear” os valores do dados para elementos visuais. Vamos começar.

Visualizações básicas

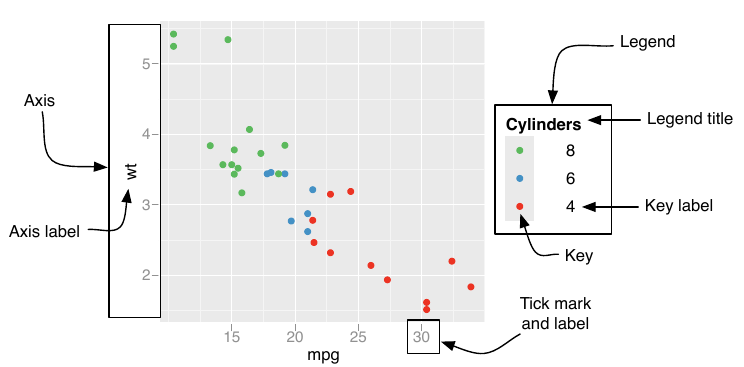

Vamos ver algumas formas de mapear os nossos dados para o espaço visual, mas, para isso, precisamos entender a “gramática” dos gráficos. Vejam a imagem a seguir, retirada do livro ggplot2: Elegant Graphics for Data Analysis, de Hadley Wickham

Um gráfico é uma forma de mapear os dados em um sistema de medidas. Por exemplo, se eu tenho duas variáveis numéricas, como “Idade” e “Renda per capita”, eu posso mapear os valores para um eixo de coordenadas cartesianas (do tipo x,y) e, para cada uma das observações do meu banco, eu desenho um ponto na posição indicada pelos eixos X e Y. Isso é um scatterplot clássico.

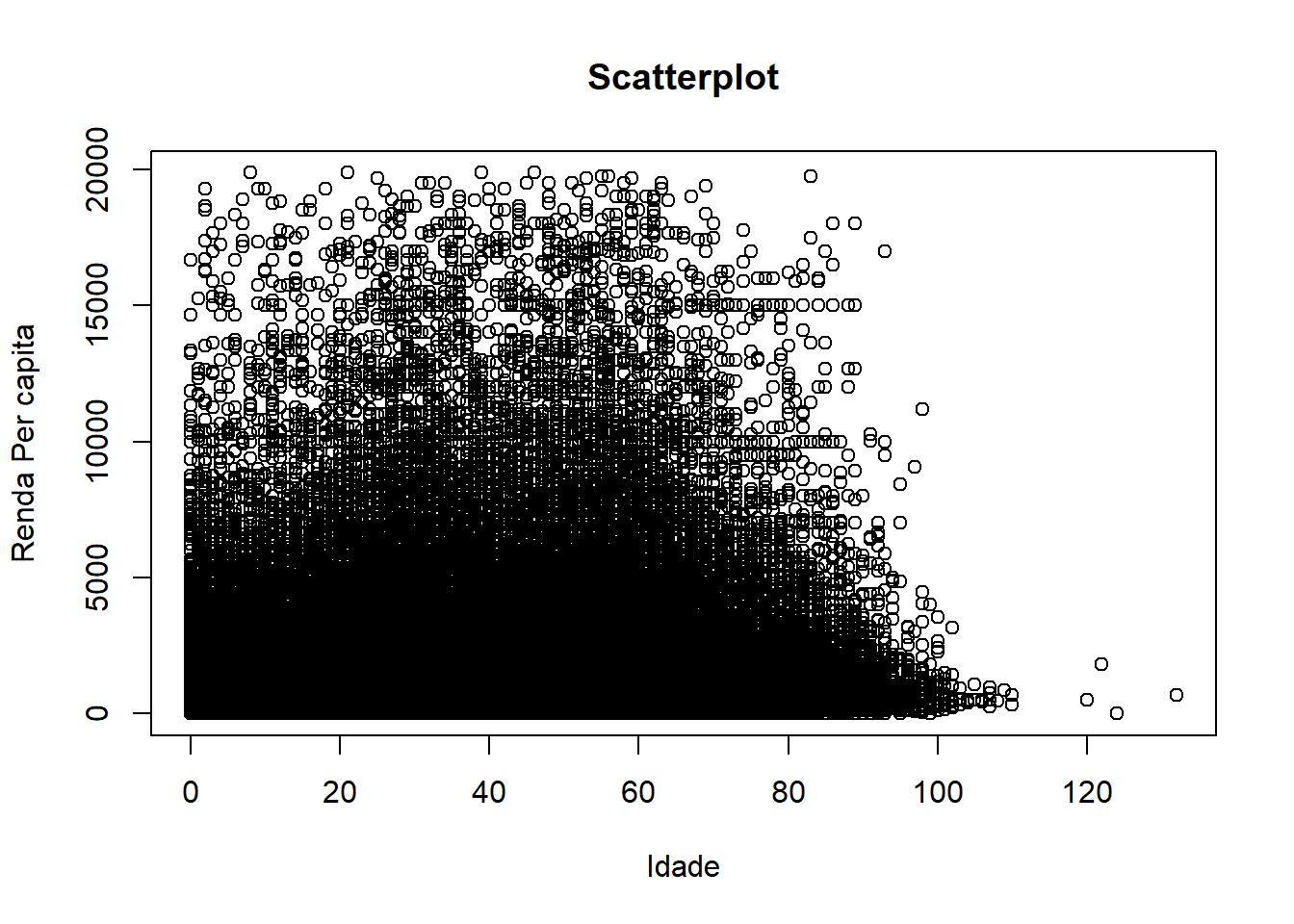

Scatterplots

## Using ',' as decimal and '.' as grouping mark. Use read_delim() for more control.
## Parsed with column specification:
## cols(
##   mun7 = col_double(),
##   areap = col_double(),
##   controle = col_double(),
##   peso = col_double(),
##   sexo = col_character(),
##   idade = col_double(),
##   nv_inst = col_character(),
##   renda_pc = col_double(),
##   ge_pia = col_character()
## )
##       mun7             areap                  controle            peso
##  Min.   :4200051   Min.   :4200051001000   Min.   :      4   Min.   : 1.000
##  1st Qu.:4204459   1st Qu.:4204459001000   1st Qu.:1536221   1st Qu.: 3.850
##  Median :4208906   Median :4208906003000   Median :3076208   Median : 6.442
##  Mean   :4209098   Mean   :4209097653860   Mean   :3087090   Mean   : 7.164
##  3rd Qu.:4213500   3rd Qu.:4213500001000   3rd Qu.:4634493   3rd Qu.:10.174
##  Max.   :4219853   Max.   :4219853001000   Max.   :6192309   Max.   :52.230
##
##      sexo               idade          nv_inst             renda_pc
##  Length:872242      Min.   :  0.00   Length:872242      Min.   :     0.0
##  Class :character   1st Qu.: 16.00   Class :character   1st Qu.:   353.3
##  Mode  :character   Median : 30.00   Mode  :character   Median :   591.7
##                     Mean   : 32.69                      Mean   :   895.6
##                     3rd Qu.: 47.00                      3rd Qu.:   989.0
##                     Max.   :132.00                      Max.   :520000.0
##                                                         NA's   :2805
##     ge_pia
##  Length:872242
##  Class :character
##  Mode  :character
##
##
##
##

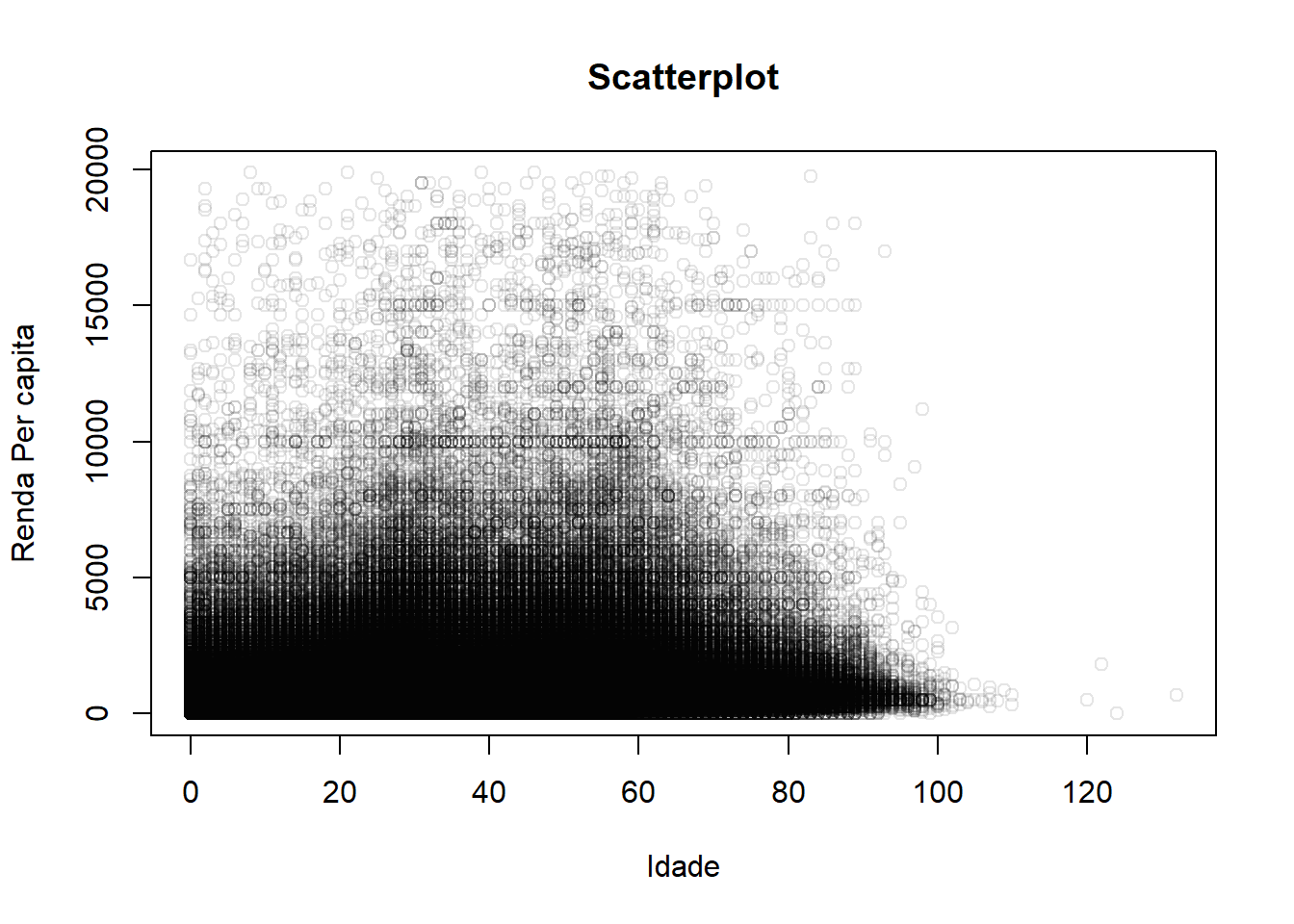

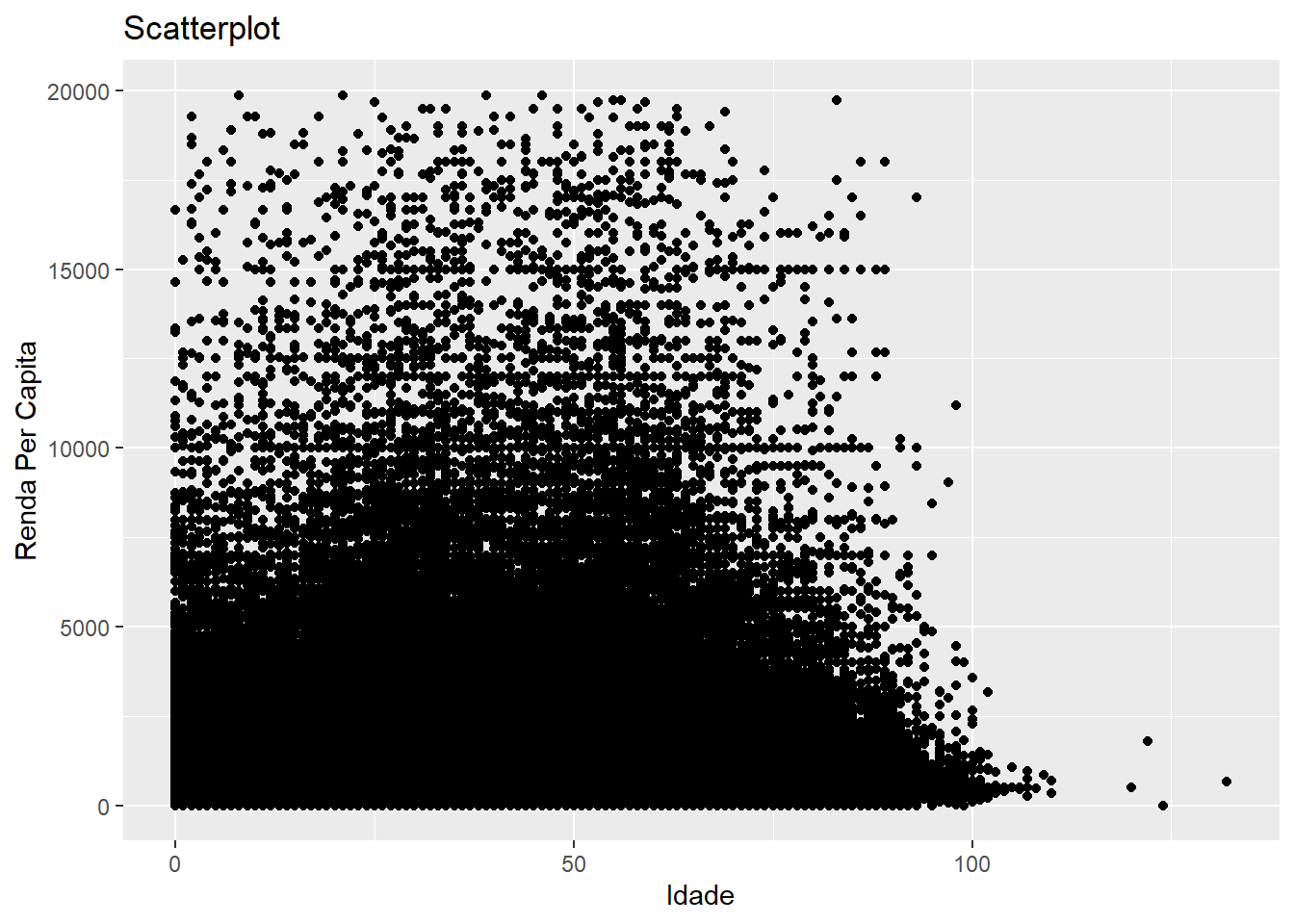

Nosso mapeamento não produz uma visualização muito informativa, porque há muitos pontos no gráfico, o que nos dificulta distinguir onde estão as tendências. Esse tipo de problema é conhecido como “overplotting”. Há muitas soluções distintas para esse problema. Uma delas, é a gente deixar os pontos mais translúcidos, para que as zonas onde há mais pontos se destaquem em relação a onde há poucos pontos.

##
## Attaching package: 'scales'
## The following object is masked from 'package:purrr':
##
##     discard
## The following object is masked from 'package:readr':
##
##     col_factor

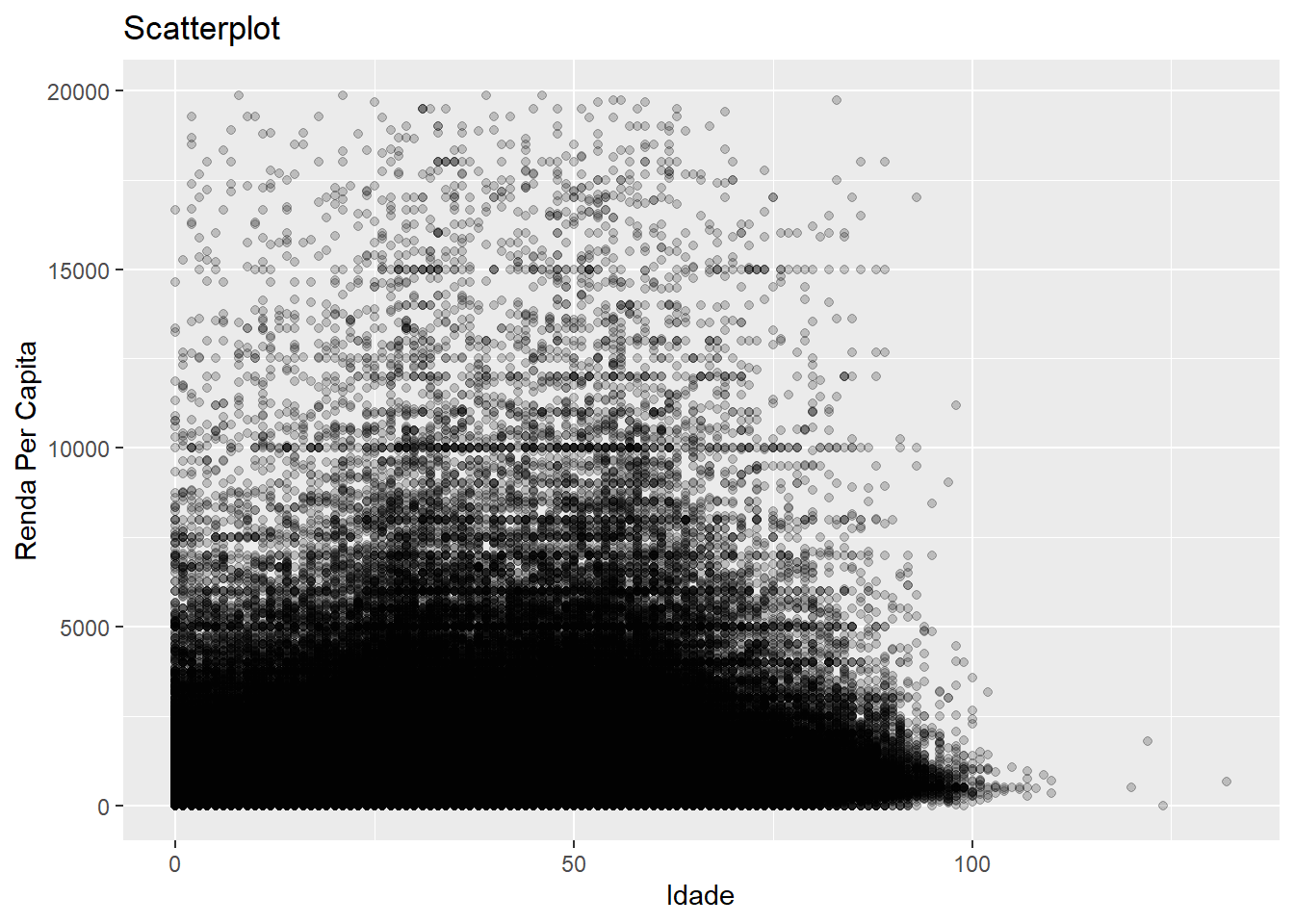

Um pouco melhor, podemos ver que a nuvem é um pouco mais alta e mais densa nas idades produtivas, mas ainda está muito poluído. E se a gente retirasse uma medida resumo para cada município? Reduziriamos o número de pontos e talvez pudessemos ter uma noção mais clara. Pode ser a média de idade e a média da renda per capita.

## `summarise()` ungrouping output (override with `.groups` argument)

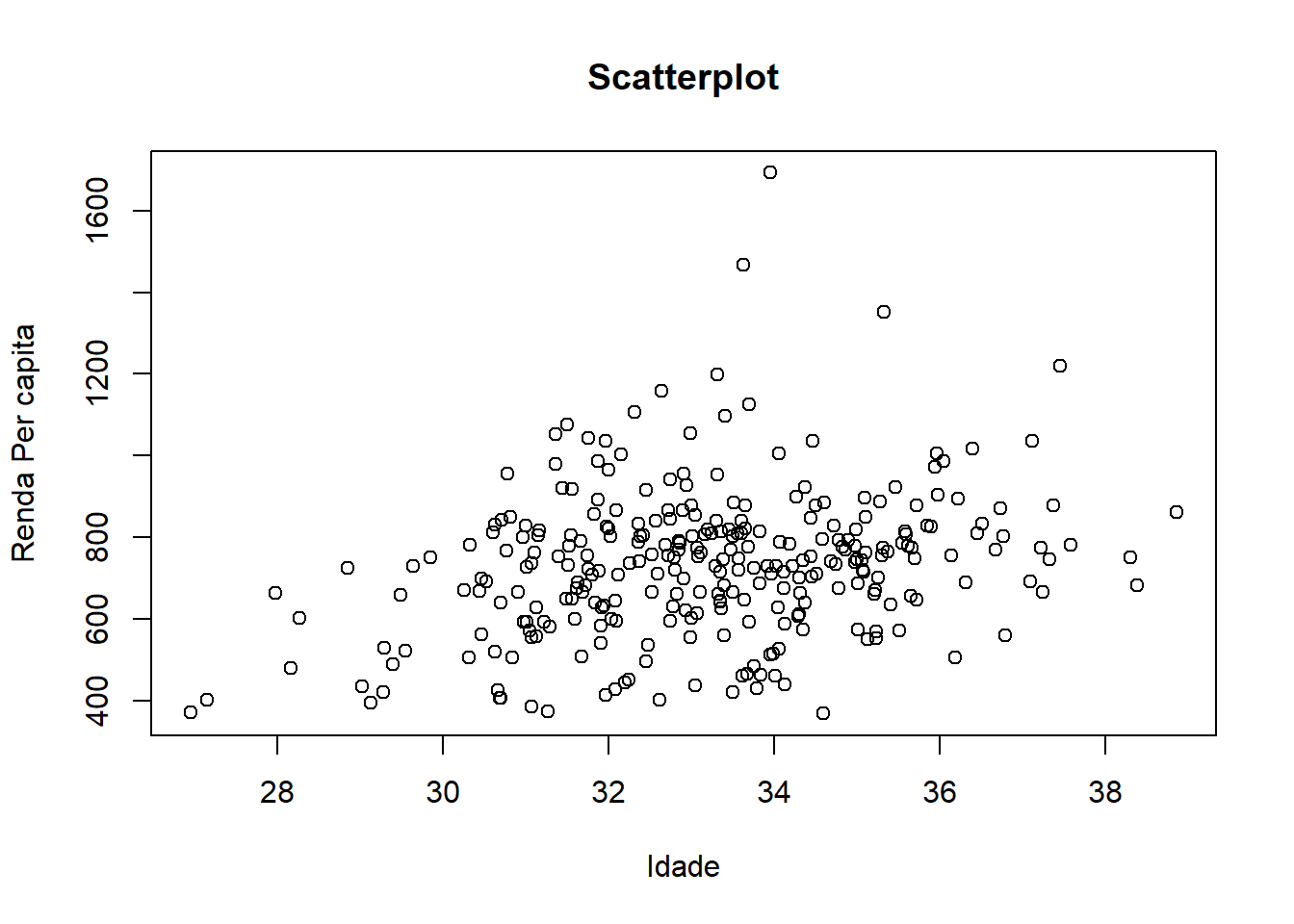

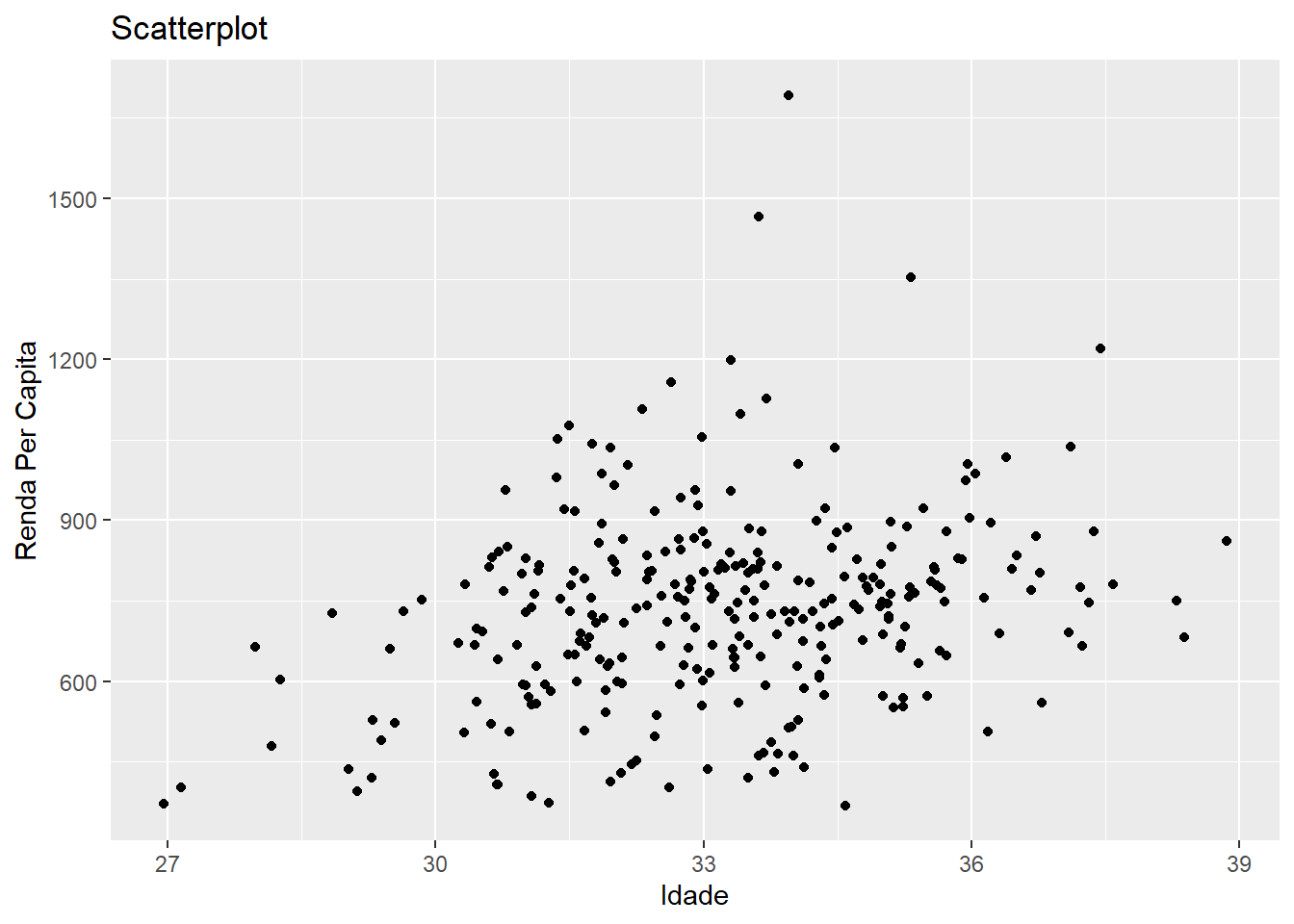

Agora sim. Em geral, nossa nuvem de pontos não deve ser muito densa, se não a gente não consegue distinguir as feições do nosso grupo de dados. Para isso, podemos recorrer tanto a técnicas visuais, quanto a transformações nos dados.

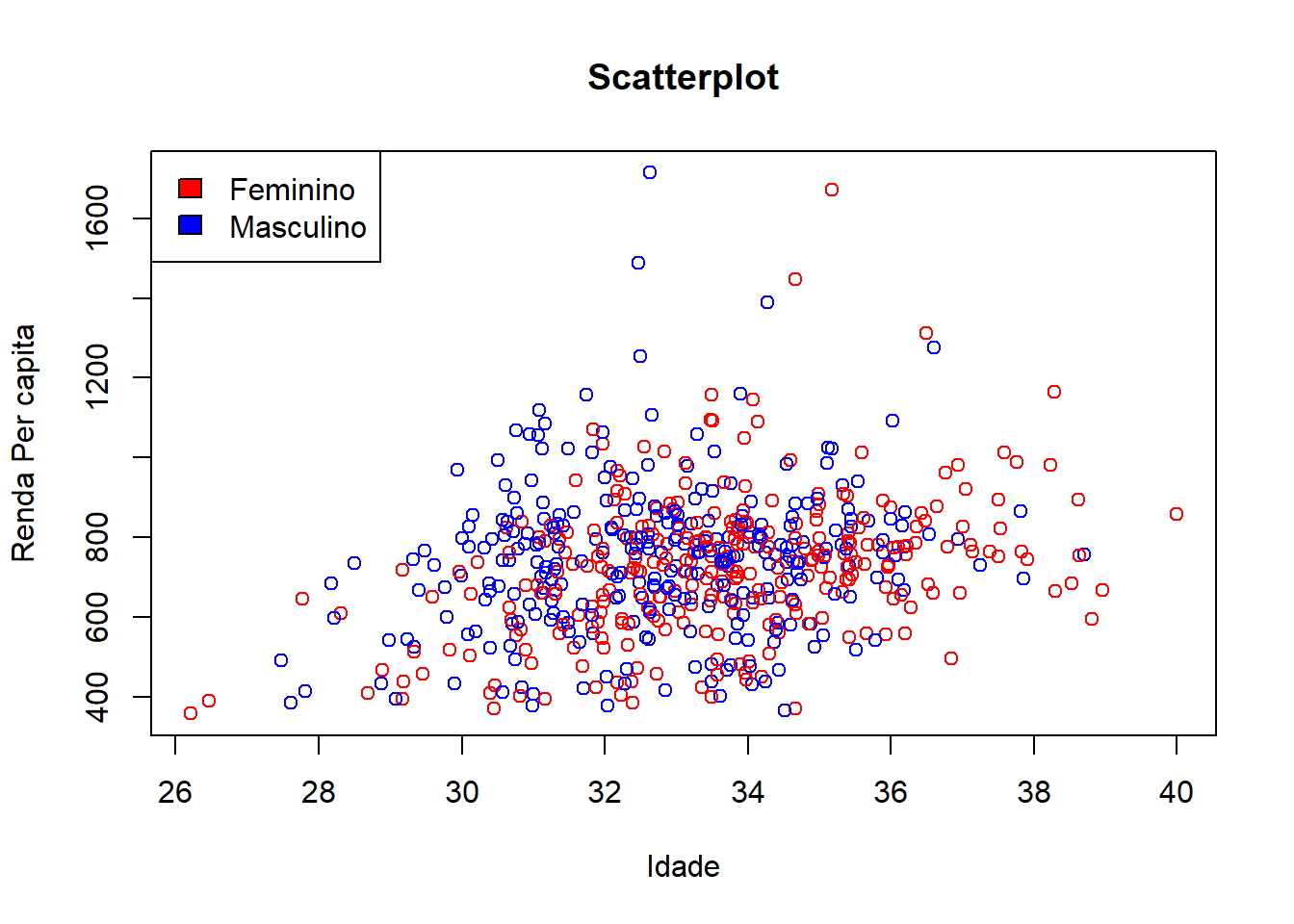

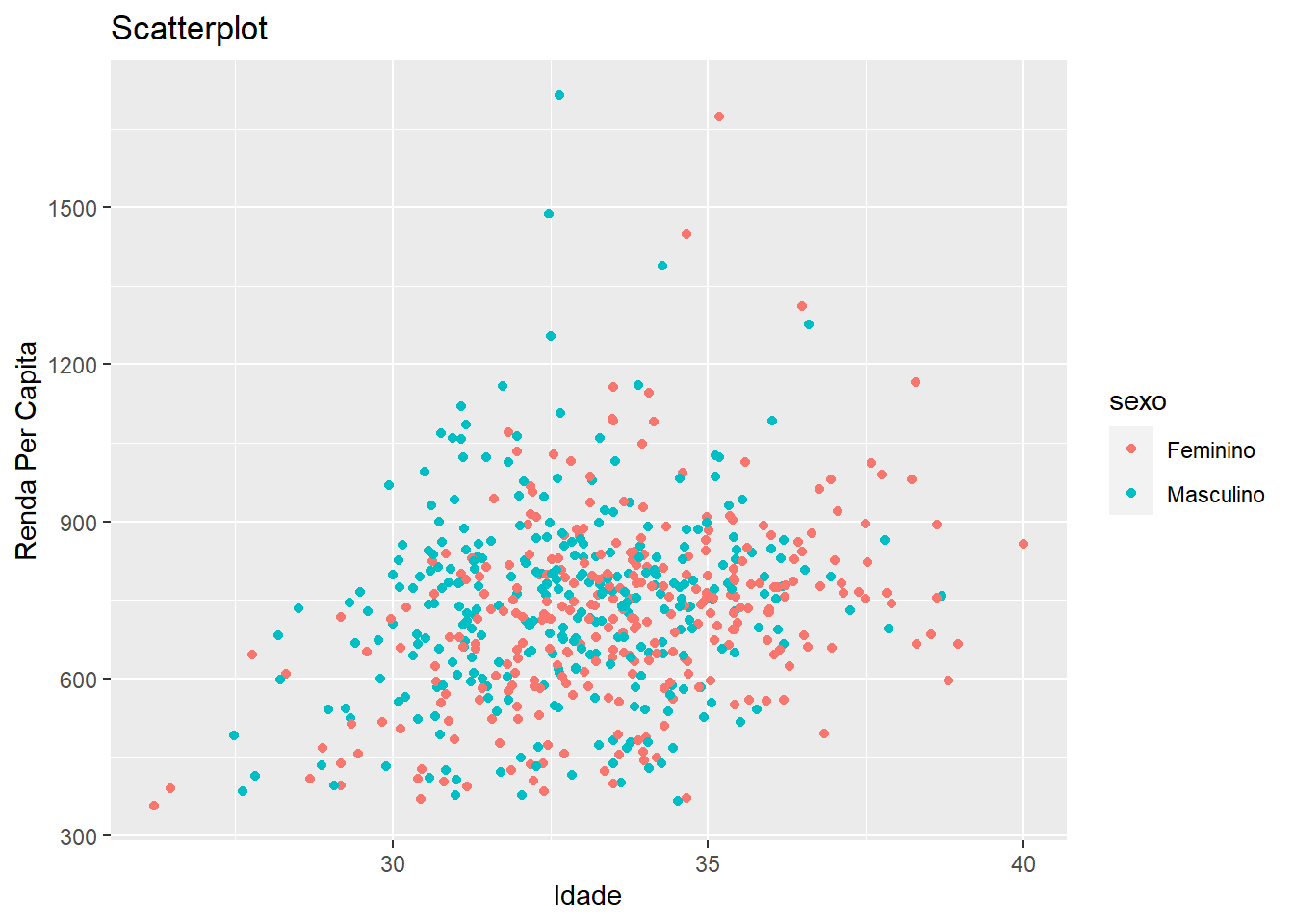

Mas não é só isso. Além de mapear valores para eixos, podemos também mapear valores para outros atributos estéticos. Por exemplo, podemos mapear o sexo da pessoa para as cores dos pontos.

## `summarise()` regrouping output by 'mun7' (override with `.groups` argument)

Legal, né?

Lines

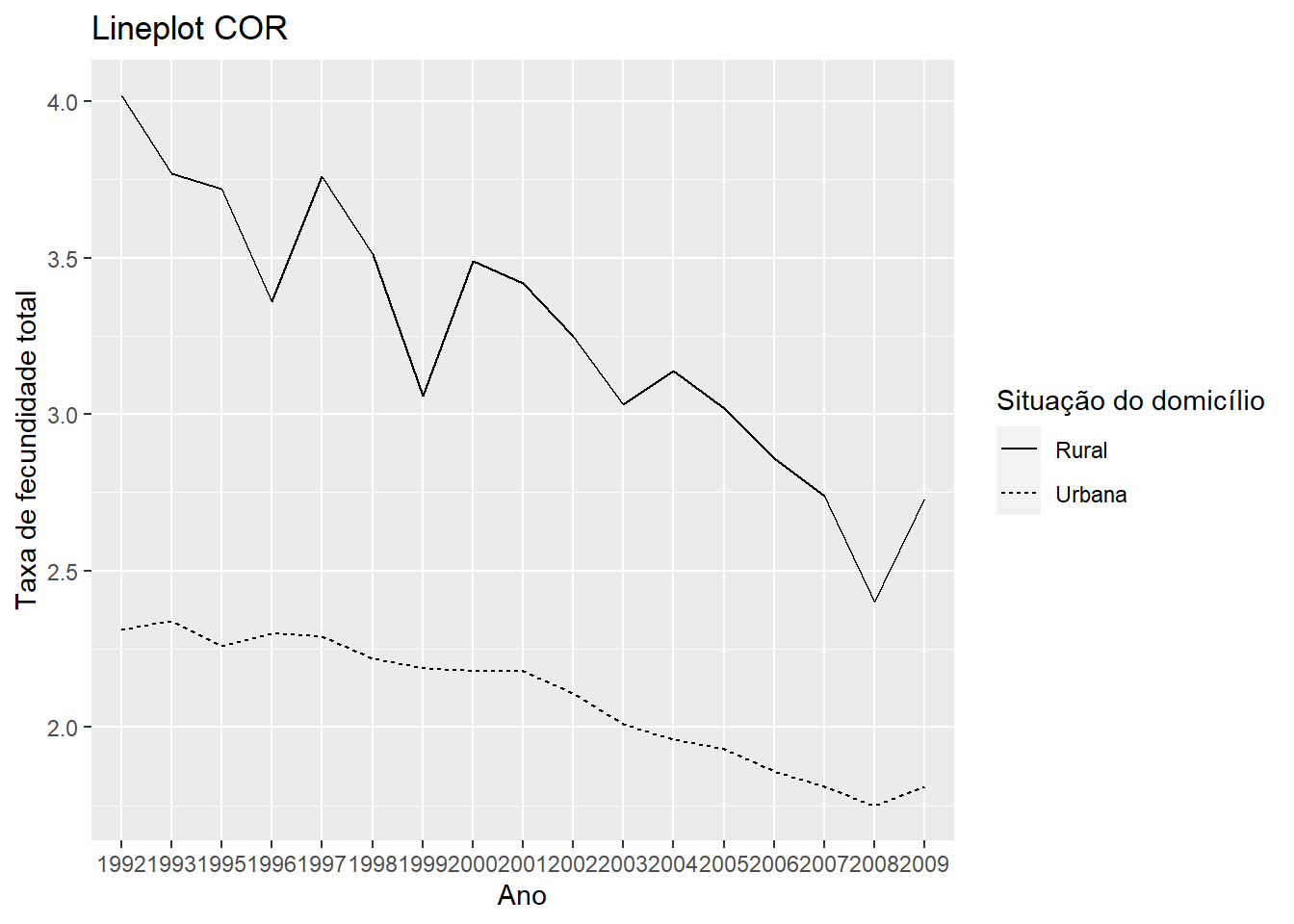

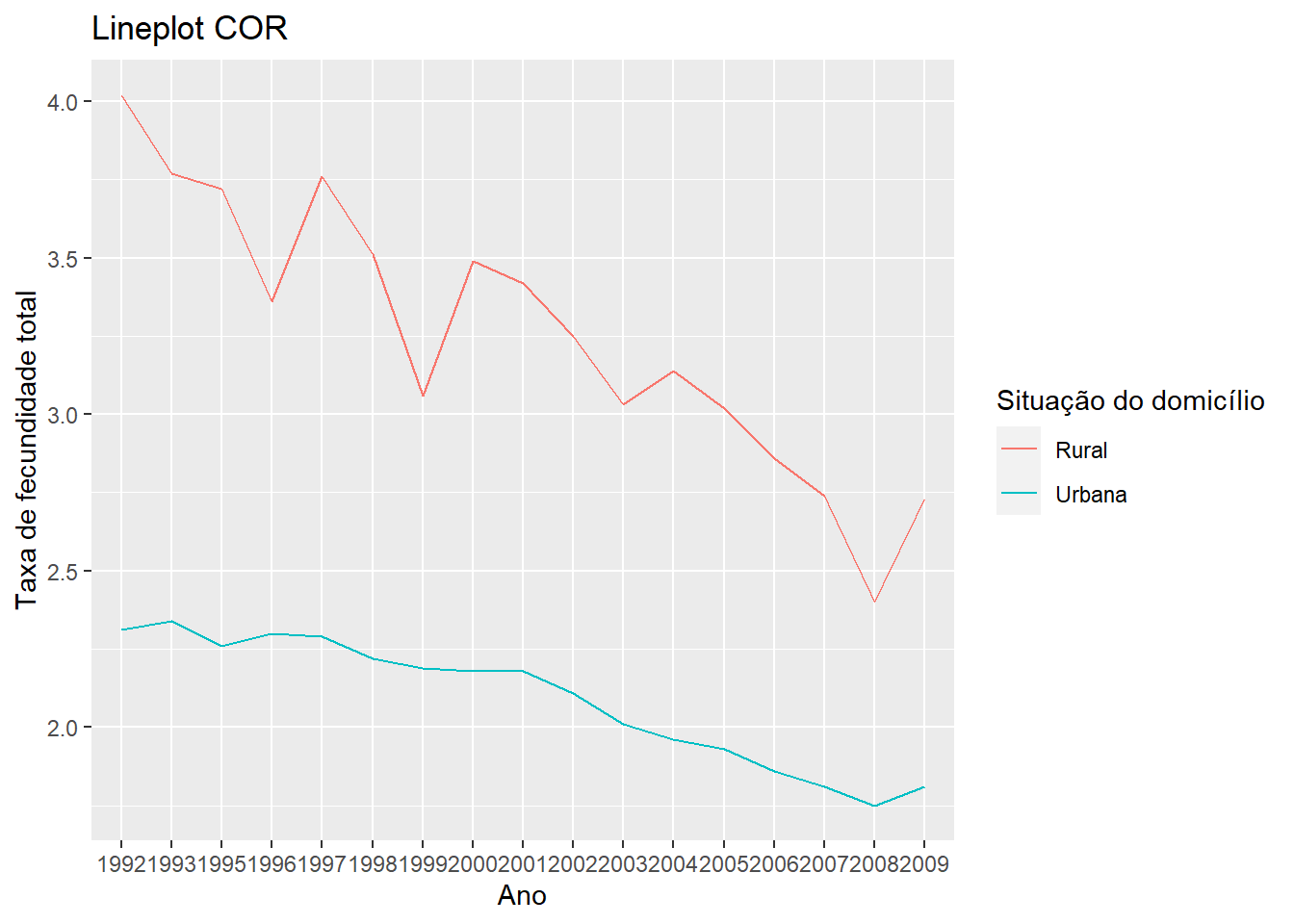

Gráficos de linhas são uma forma interessante de verificar alterações em alguma variável ao longo do tempo, por exemplo. São a forma preferencial de visualizar séries temporais. Em geral, eu evito tentar produzir séries temporais a partir de microdados, dá um trabalhão! Podemos conseguir séries temporais no IBGE, no SIDRA, por exemplo. O gráfico de linhas é muito similar ao de pontos, mas os pontos são conectados por linhas para indicar que pertencem todos ao mesmo grupo.

## [1] "Tabela 1163 - Taxa de fecundidade total por situação do domicílio (série encerrada)"
## [2] "Tabela 3727 - Taxa de fecundidade total"
## $table
## [1] "Tabela 1163: Taxa de fecundidade total por situação do domicílio (série encerrada)"
##
## $period
## [1] "1992, 1993, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009"
##
## $variable
##    cod                          desc
## 1 2493 Taxa de fecundidade total (%)
##
## $classific_category
## $classific_category$`c1 = Situação do domicílio (3):`
##    cod   desc
## 1 6795  Total
## 2    1 Urbana
## 3    2  Rural
##
##
## $geo
##      cod                      desc
## 1 Brazil                Brasil (1)
## 2 Region         Grande Região (5)
## 3  State Unidade da Federação (27)

Density plots

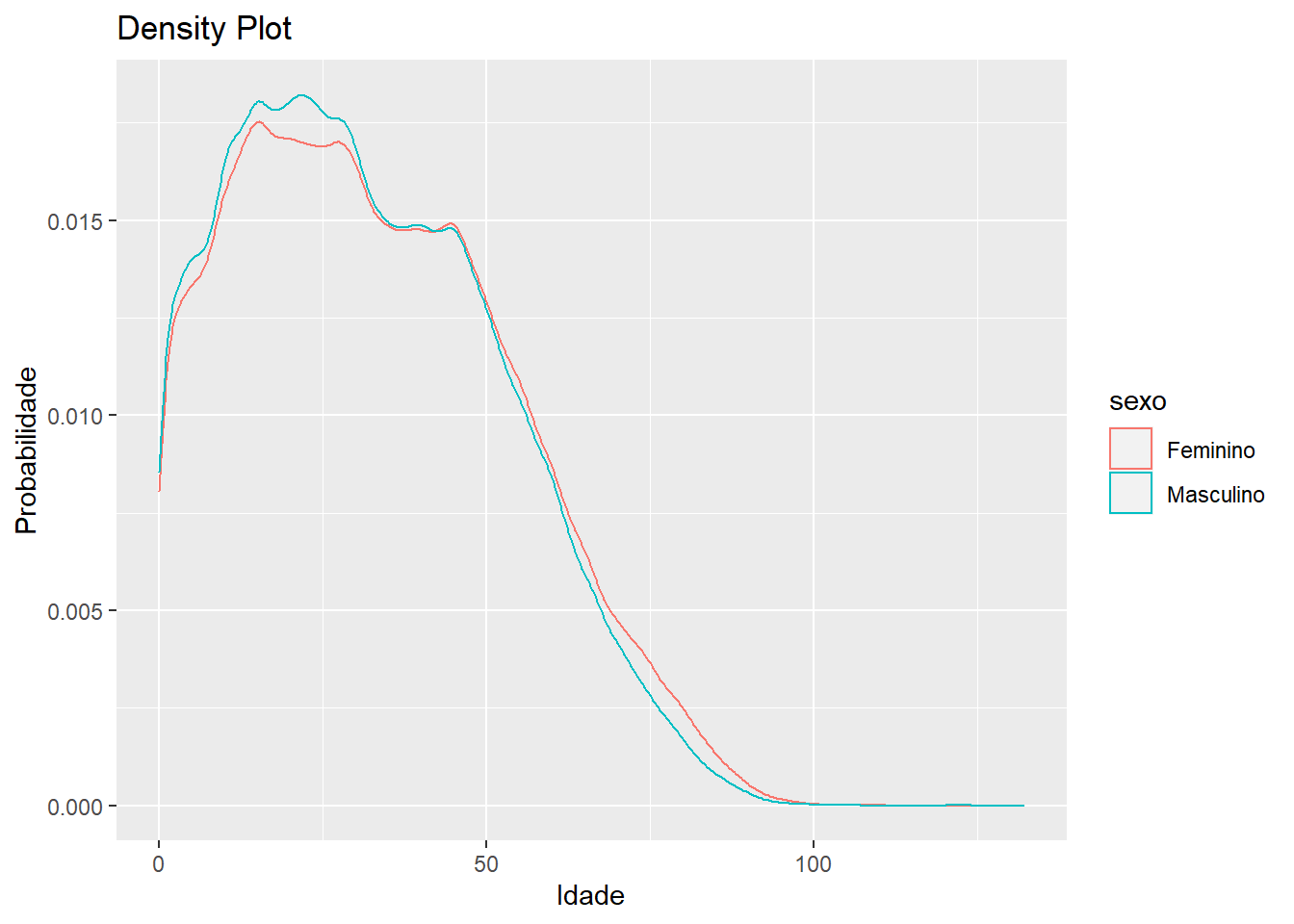

Parecido com o histograma, os density plots são uma forma de visualizar uma variável contínua através da sua distribuição de probabilidades.

Barplots and Histograms

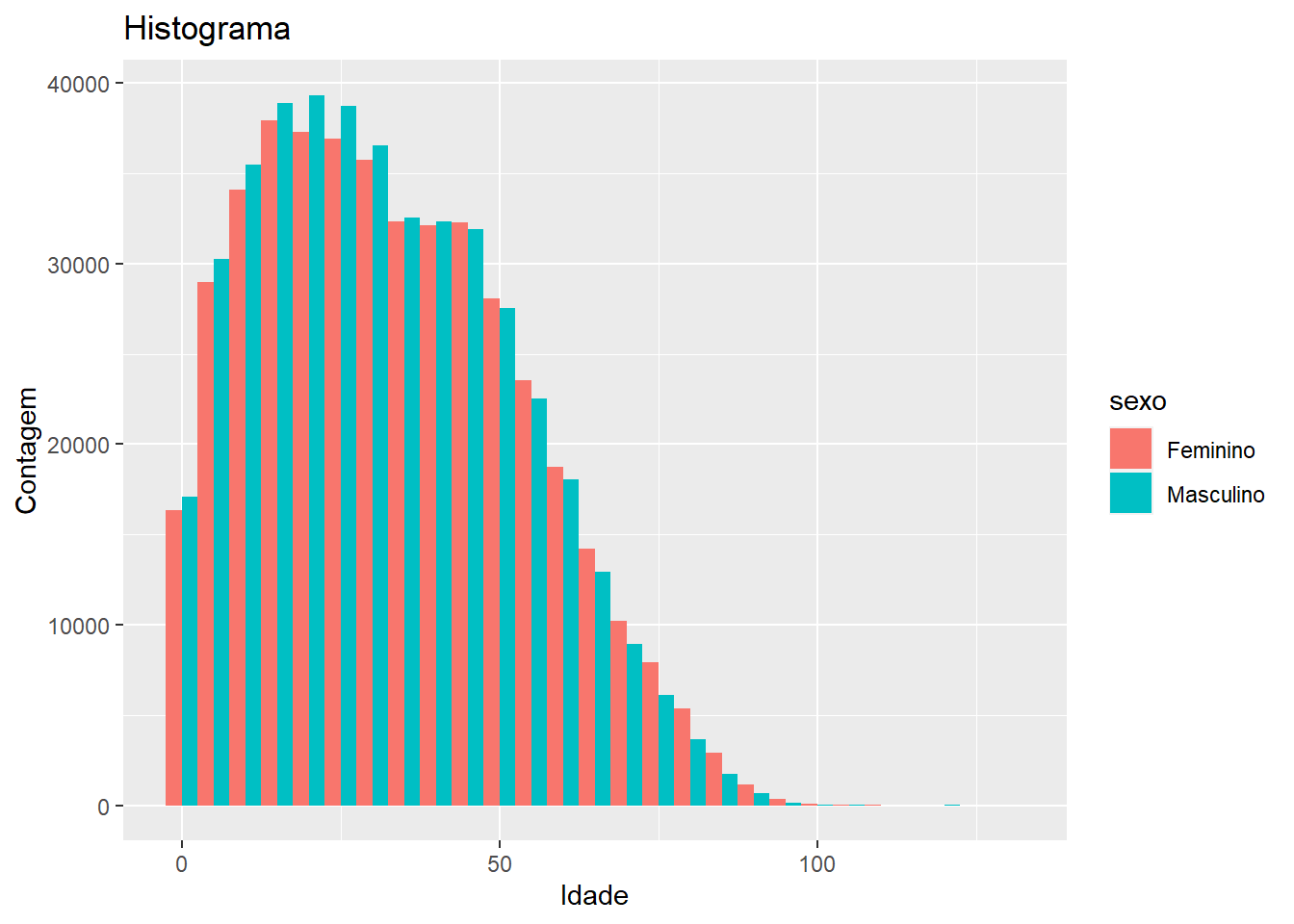

Ao invés de probabilidades, podemos usar contagens e proporções, que são empilhadas no formato de barras para fazer histogramas e barplots.

Num barplot, a altura das barras é proporcional ao número de casos em cada posição, similar ao histograma. A diferença é que ele não agrupa os valores. O legal é que ela vem com um argumento “weight”, que permite utilizar a ponderação pela variável peso.

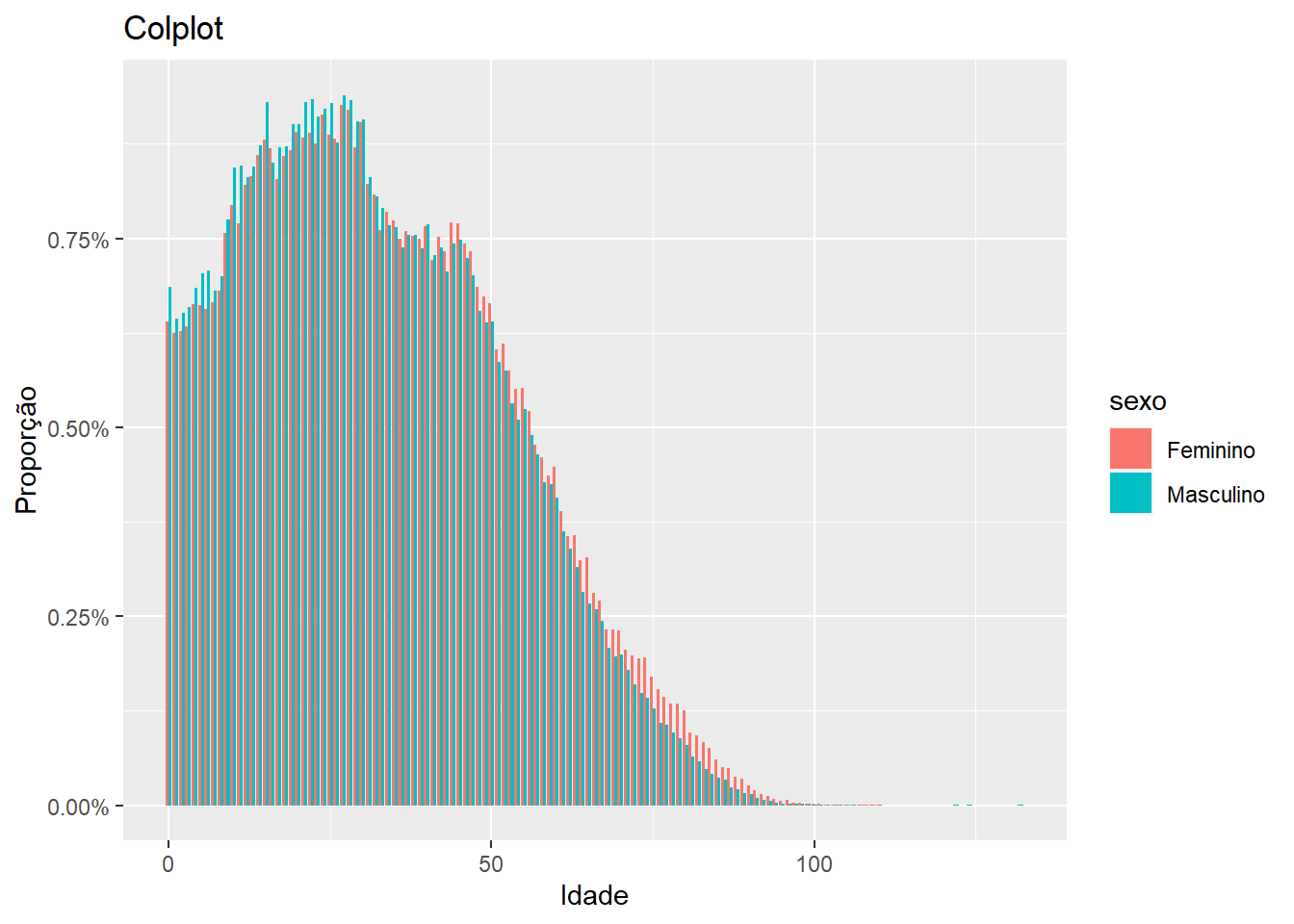

O ggplot2 tem mais um tipo de gráfico de barras, que é o geom_col(). Nesse caso, você tem que passar uma variável que já contenha a altura das barras, ele não calcula por você.

Visualizando incerteza

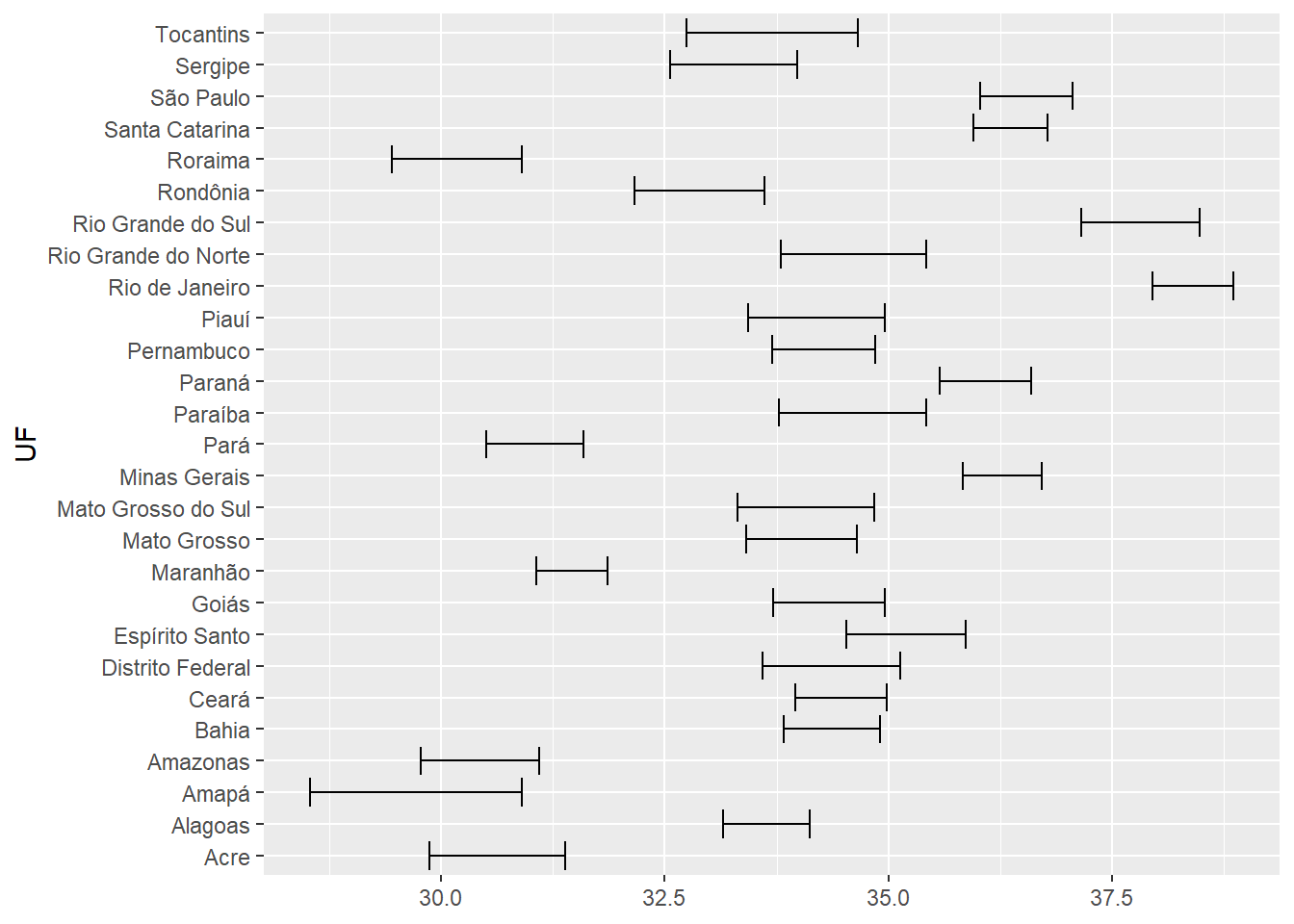

Existem gráficos no ggplot2 que nos ajudam a visualizar incerteza, mostrando uma margem de erro, ou intervalo de confiança. Podemos calcular, por exemplo, a idade média da população brasileira, por estado, pesquisada pela PNAD Contínua, em 2018.

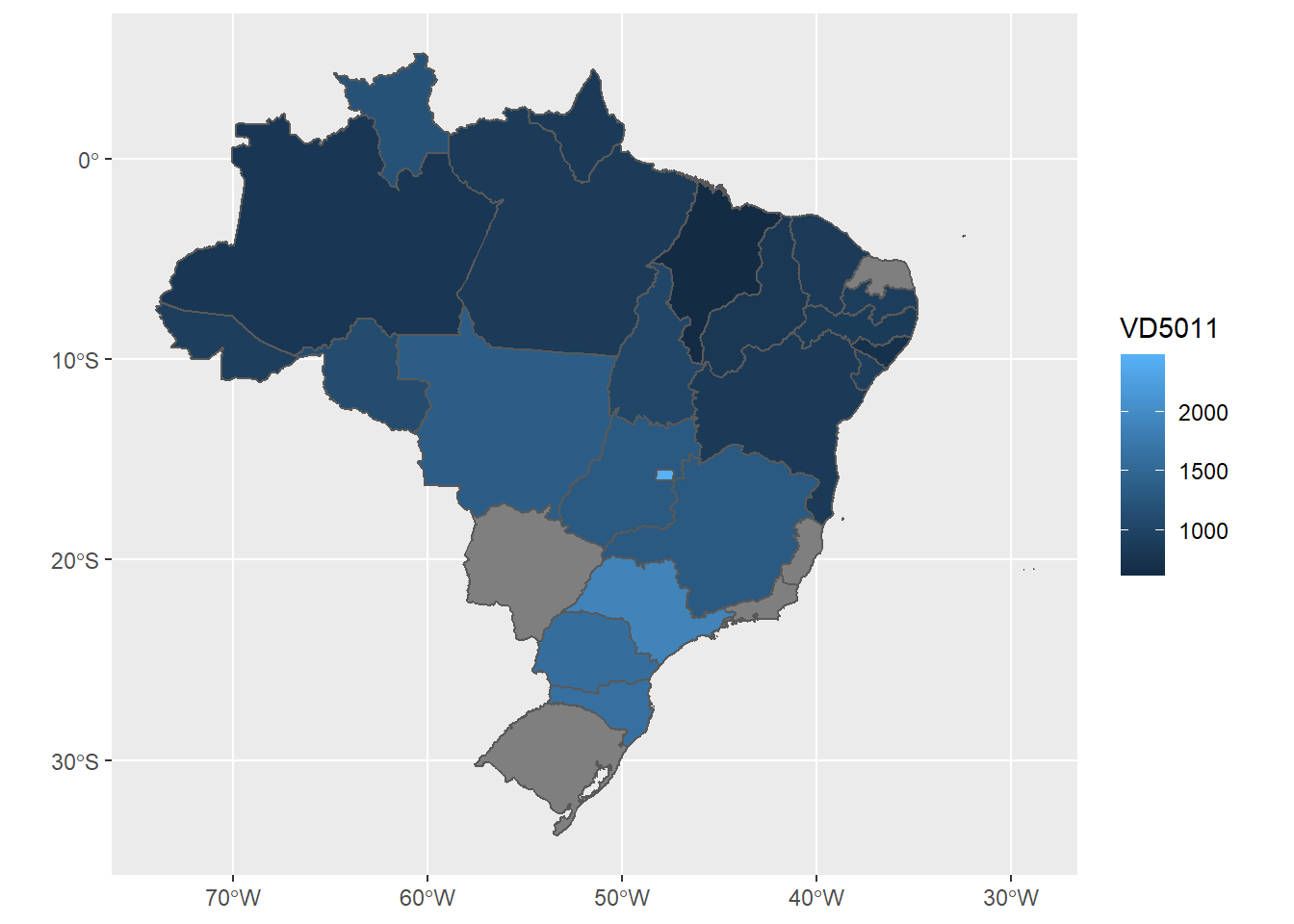

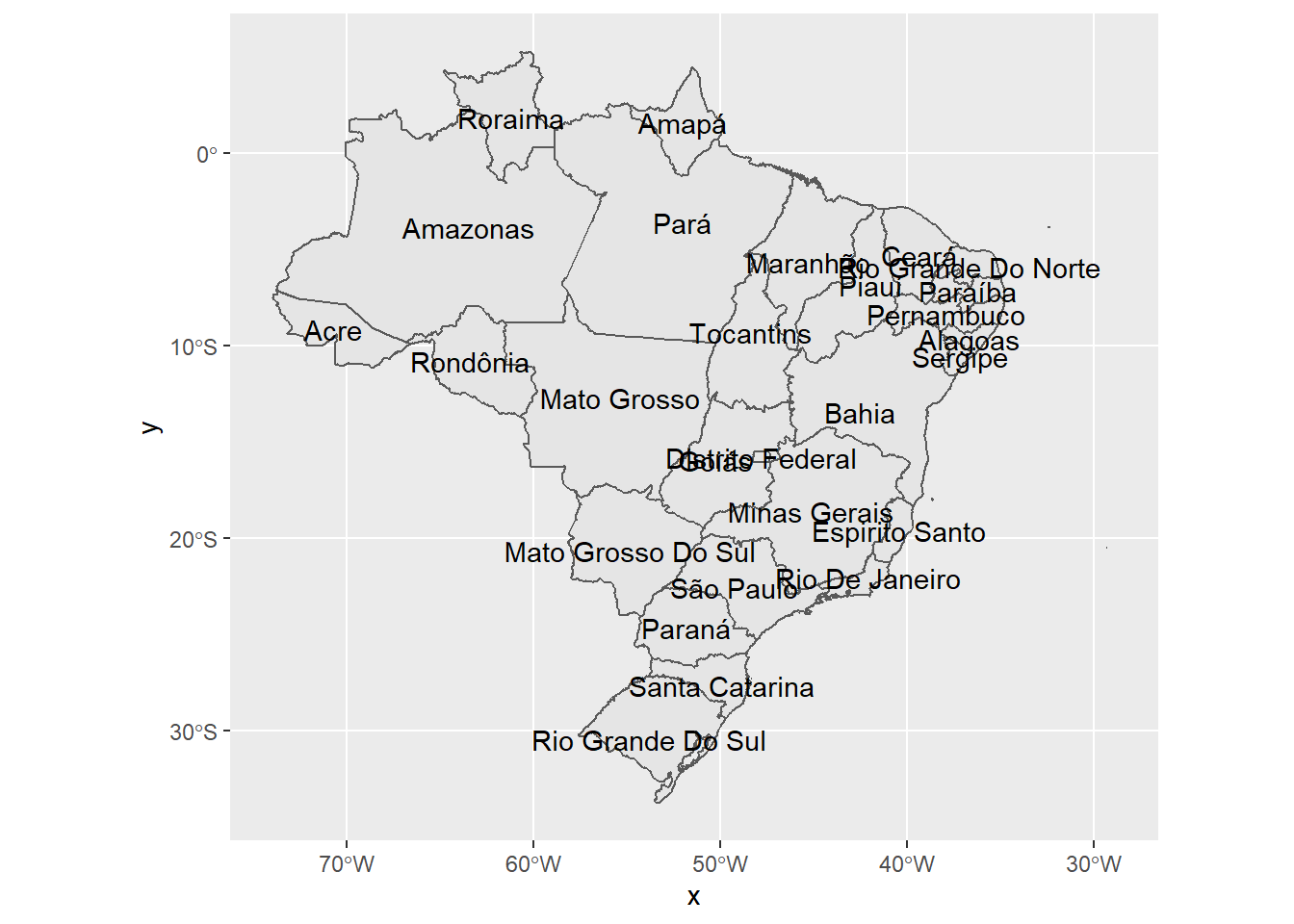

Mapas

Mapas exigem que a gente entre numa seara complexa. A forma como os objetos no espaço são representados não é algo trivial de se introduzir em tão pouco tempo. Em linhas muito gerais, o R guarda informações sobre as formas geométricas dos objetos na forma pontos, linhas, polígonos e coleções destas formas. O pacote principal para trabalhar com dados espaciais é o sf (Pebesma et al. 2020). O IBGE tem uma API só para você baixar as malhas espaciais deles, e graças ao Rafael Pereira e colaboradores, a gente pode importar essas malhas com um mínimo de esforço, usando o pacote geobr.

## Linking to GEOS 3.8.0, GDAL 3.0.4, PROJ 6.3.1
## Using year 2010
## Loading data for the whole country
##
  |
  |                                    |   0%
  |
  |=                                   |   4%
  |
  |===                                 |   7%
  |
  |====                                |  11%
  |
  |=====                               |  15%
  |
  |=======                             |  19%
  |
  |========                            |  22%
  |
  |=========                           |  26%
  |
  |===========                         |  30%
  |
  |============                        |  33%
  |
  |=============                       |  37%
  |
  |===============                     |  41%
  |
  |================                    |  44%
  |
  |=================                   |  48%
  |
  |===================                 |  52%
  |
  |====================                |  56%
  |
  |=====================               |  59%
  |
  |=======================             |  63%
  |
  |========================            |  67%
  |
  |=========================           |  70%
  |
  |===========================         |  74%
  |
  |============================        |  78%
  |
  |=============================       |  81%
  |
  |===============================     |  85%
  |
  |================================    |  89%
  |
  |=================================   |  93%
  |
  |=================================== |  96%
  |
  |====================================| 100%

Modelos

Modelos estatísticos são uma forma de medir os efeitos de determinadas variáveis, as vezes chamadas de covariáveis, variáveis independentes, etc. - em uma variável resposta, ou variável dependente, que é a nossa variável de interesse. Também podem ser usados para explorar os dados e descobrir padrões, ou como uma ajuda na visualização de bancos de dados complexos e pouco estruturados.

Introdução

Modelagem é um assunto complexo e sobre o qual existe uma vasta literatura. Meu objetivo aqui é que vocês entendam o que é um modelo e como ele é construído, pois os modelos demográficos apresentados nas disciplinas de Análise Demográfica seguem as mesmas regras.

  1. Primeiro, você define uma família de modelos que poderiam se ajustar aos seus dados. Aqui, vamos usar uma família de modelos lineares simples. Até porque eu não entendo muito dessas coisas.

  2. Depois, você tenta ajustar um modelo específico, que, a partir de alguns testes, você consegue determinar que é o mais adequado aos seus dados.

Os modelos são, por definição, incorretos e falsos, pois eles são apenas a melhor aproximação possível de um fenômeno real complexo. Nem por isso eles deixam de ser úteis, o importante é que tanto você quanto o seu público entendam o potencial e os limites do modelo.

All models are wrong, but some are useful.
George Box

Um exemplo simples de modelo linear

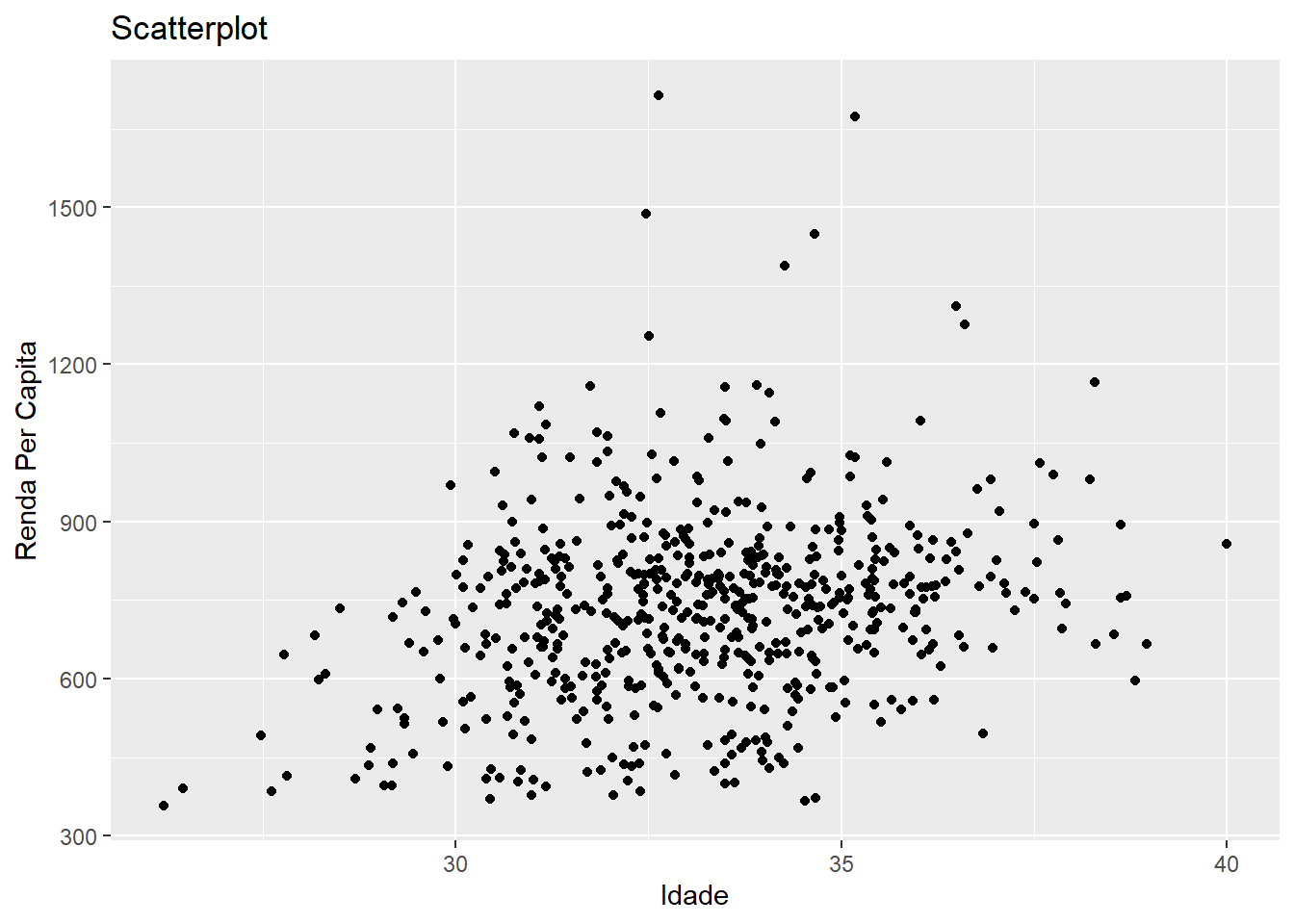

Para entender como os modelos funcionam, podemos voltar para aquela nossa nuvem de pontos que relacionava a idade média com a renda per capita.

Não está muito claro pra nós, mas a gente poderia esticar nossa imaginação e dizer que existe uma relação linear entre idade e renda per capita. Mas como essa relação linear seria definida? Em outras palavras, se eu sei que existe um modelo linear pra essa relação, que modelo é esse e como eu poderia encontrá-lo?

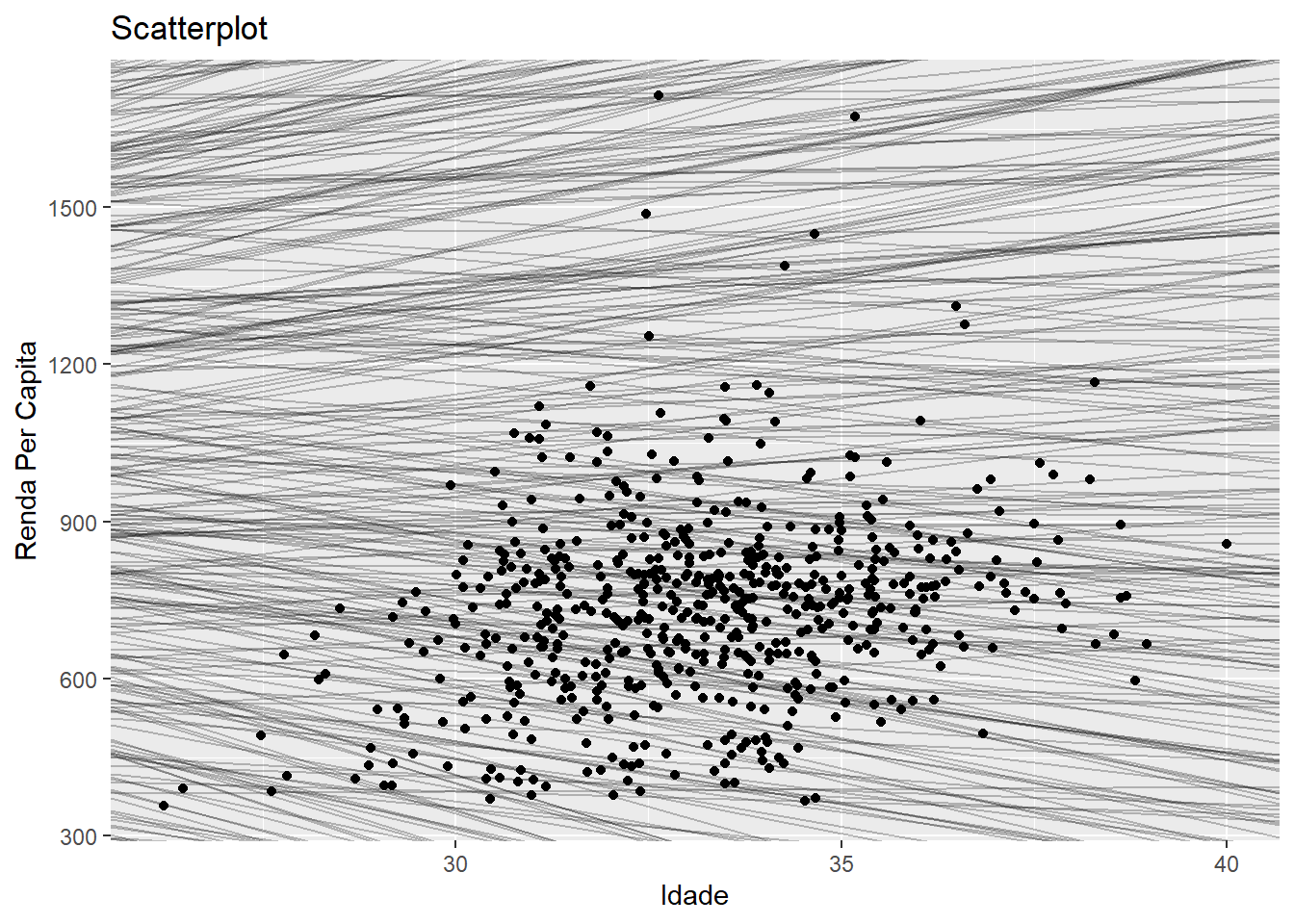

Uma primeira tentativa, seria a gente chutar. Com computadores é fácil chutar muitas possibilidades.

Se nos colocássemos o exercício de determinar qual dessas linhas melhor representa a relação entre renda per capita e idade, provavelmente chegaríamos a conclusão de que a maioria desses modelos é muito ruim! Mas que estratégia poderíamos adotar para escolher um modelo melhor?

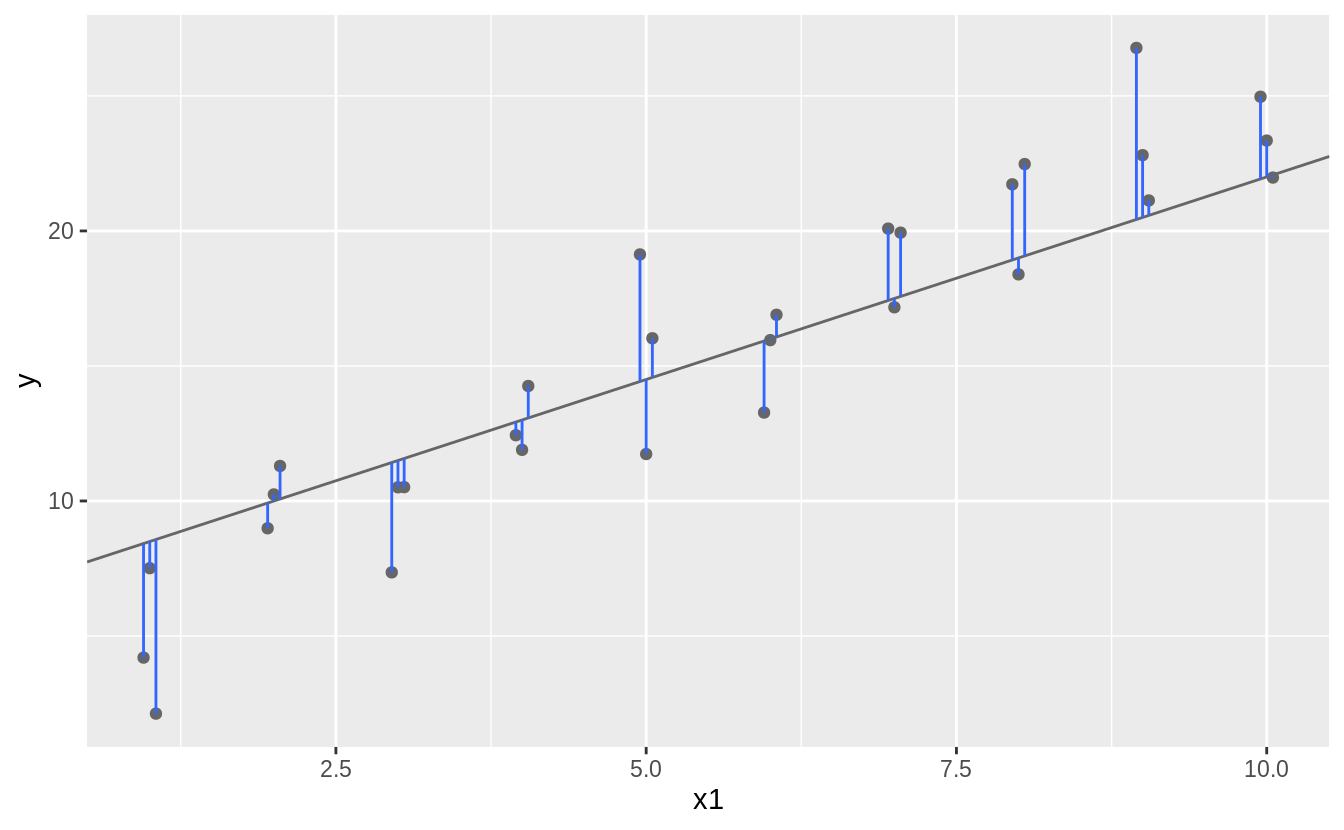

Uma estratégia eficiente é você encontrar uma linha que tinha as menores distâncias possíveis em relação aos pontos. Essa distância é a diferença entre o valor dado pelo modelo (valor predito) e o valor real do dado (valor resposta). Pra fazer a conta dessa distância, podemos definir uma nova função que faz essa conta. Novamente, estamos calculando a distância entre o valor predito pelo modelo e o valor real do dado!

A função vai receber dois parâmetros, um são os nossos coeficientes do modelo, que descrevem a curva matemática no formato \(a_1x + a_2\). O outro é o nosso dado.

##  [1]  -30.44283  -33.90398  -84.81528  -77.75916 -169.97732 -166.28709
##  [7] -235.55503 -230.80685 -157.21888 -151.17431

Ok, mas ainda não resolvemos nosso problema! Essa função calcula um número de distâncias igual ao número de pontos. Algumas distâncias podem ser menores em dado modelo, mas muito maiores em outro. Precisamos de uma medida global que nos diga a distância. A solução adotada pelos estatísticos é o root-mean-squared-error. Ou seja, você calcula a diferença entre o valor real e o valor predito, eleva ela ao quadrado, tira sua média e depois tira sua raíz quadrada. Essa sequência repetitiva de operações é perfeita para um função!

## [1] 941.7741
## [1] 148.1704
## [1] 250

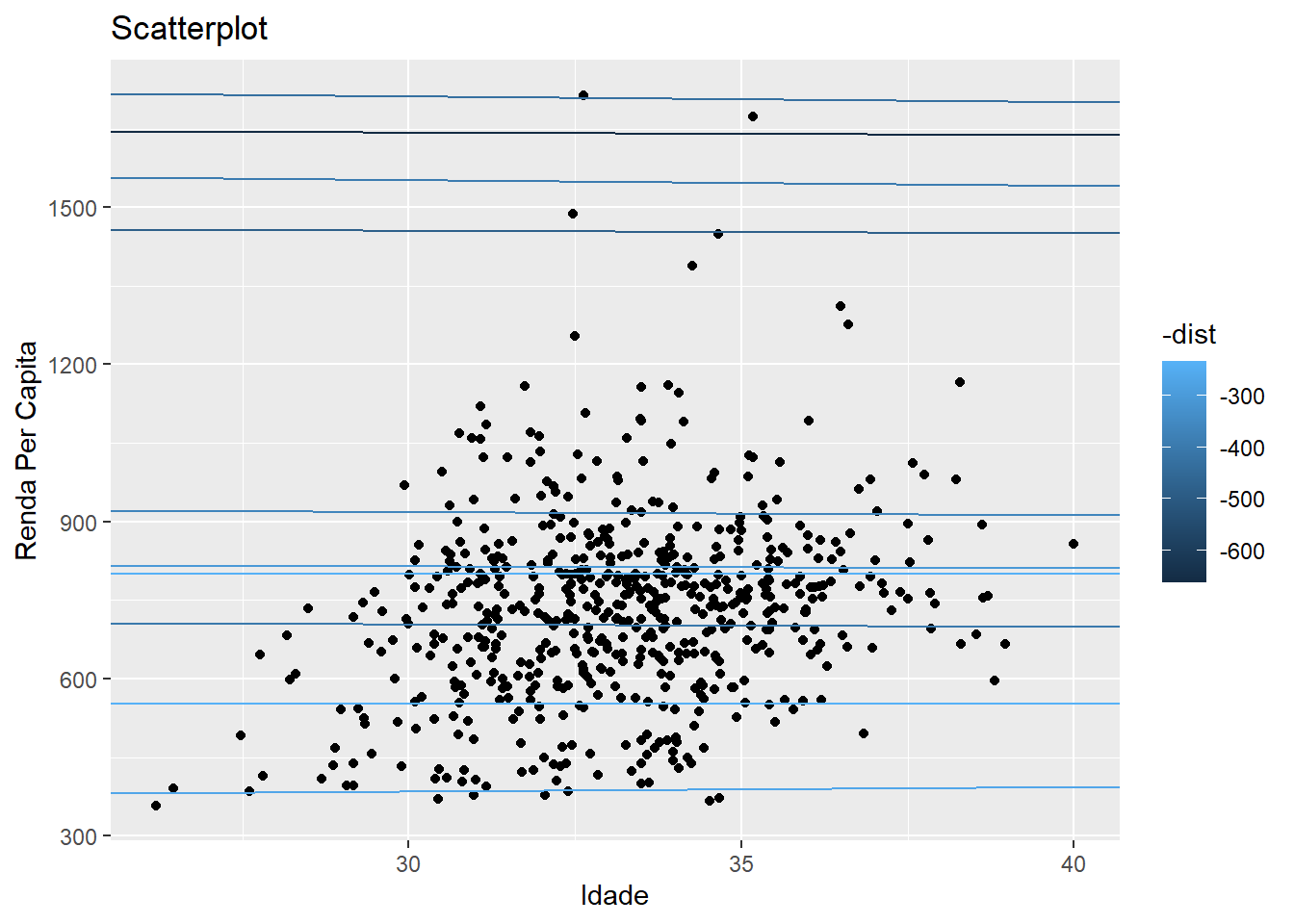

Ok, agora que temos essas ferramentas na mão, podemos calcular as distâncias root mean squared error pra todos os modelos que inventamos.

Que tal a gente ver o nosso progresso até agora colocando os melhores modelos em relação aos nossos dados?

Como vocês podem ver, conseguimos identificar alguns modelos que representam melhor a relação entre idade e renda. Isso não significa que encontramos o modelo correto, ou que essa relação é verdadeira, pois isso precisa ser construído como argumento, fundamentado em evidência. Mas esse é um processo através do qual você pode chegar a um modelo.

Modelando em R

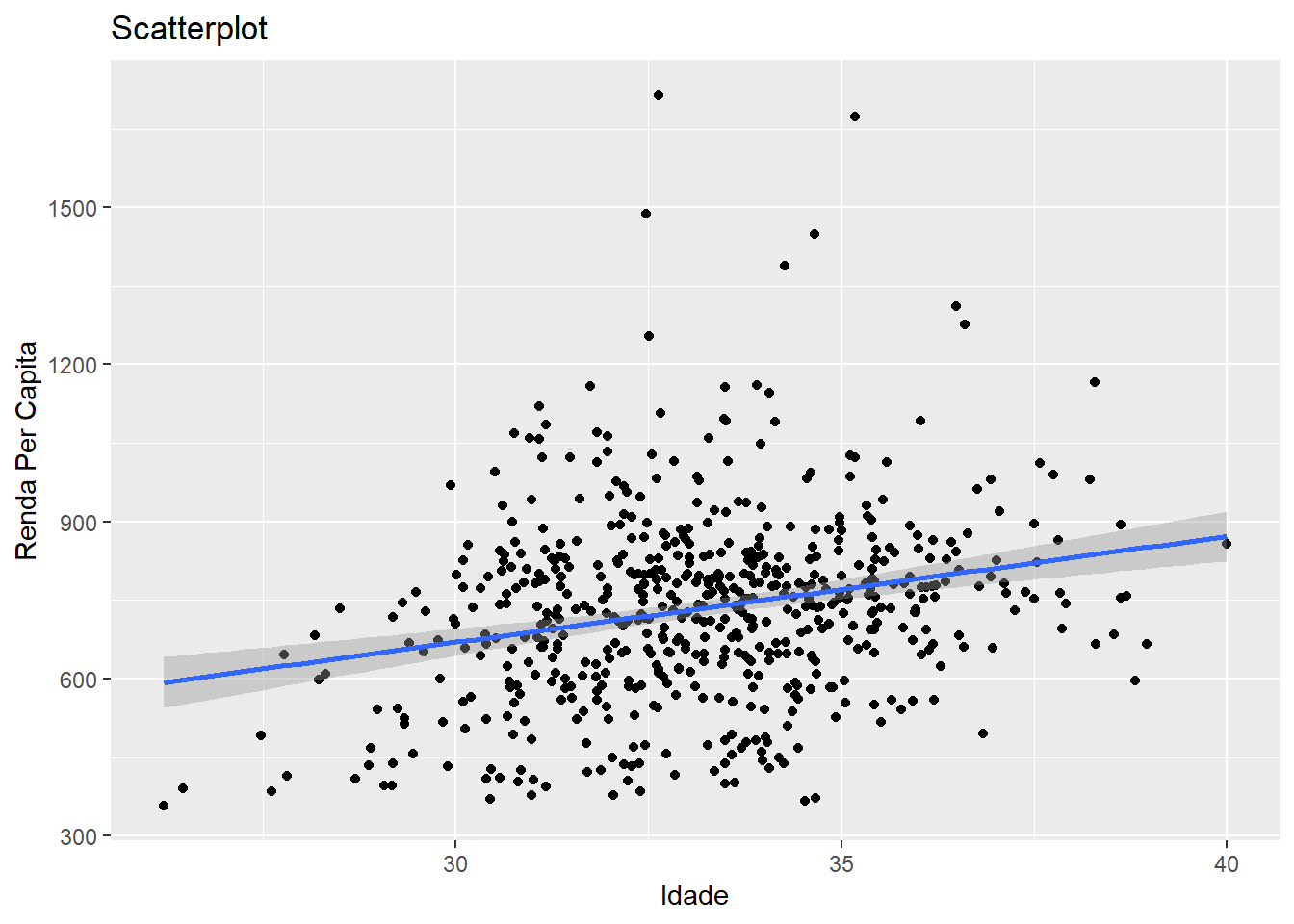

Em geral, não é necessário repetir esse processo manual de modelagem. Através de algoritmos já implementados em R, podemos implementar um modelo linear com poucas linhas de códigos. É importante, no entanto, que a gente entenda o que está acontecendo “por debaixo do capô”, por isso inclui essa explicação longa. Agora, vamos ver como encontraríamos um modelo linear usando o R.

##
## Call:
## lm(formula = renda_pc_med ~ idade_media, data = medias_sexo)
##
## Residuals:
##     Min      1Q  Median      3Q     Max
## -394.64 -109.40   -5.76   89.04  991.35
##
## Coefficients:
##             Estimate Std. Error t value      Pr(>|t|)
## (Intercept)    62.92     112.44   0.560         0.576
## idade_media    20.23       3.38   5.985 0.00000000378 ***
## ---
## Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1
##
## Residual standard error: 176.2 on 584 degrees of freedom
## Multiple R-squared:  0.05779,    Adjusted R-squared:  0.05618
## F-statistic: 35.82 on 1 and 584 DF,  p-value: 0.000000003777

A interpretação correta de um modelo envolve um bom conhecimento de tópicos da estatística, como a análise de regressão linear, análise dos valores preditos, análise dos resíduos, dos p-valores, e muitas outras coisas. O que gostaria que vocês levassem daqui é uma ideia geral sobre o que os modelos são e como são construídos, e como eles podem ser implementados em R sem muita dificuldade. Pra encerrar, vamos ver nosso modelo lado a lado com os dados.

Quem quiser aprender mais sobre modelagem, eu recomendo o capítulo sobre modelos do R for Data Science, que é bem didático. Precisa ter um pouquinho de background sobre funções, mas também dá pra aprender muita coisa no próprio livro.

Exercício

Construção de variáveis derivadas de idade

Gráficos para exploração dos dados

Um modelo linear de renda por anos de estudo
